Conexão Microcontrolador e Driver

Após instalarmos o Software Modelix System, conecte o microcontrolador ao computador utilizando o cabo USB.

01

PASSO

Microcontrolador 3.6 (PWM)

Microcontrolador 3.6 v4.0

Microcontrolador Plug v4.0

02

PASSO

A outra ponta do cabo USB deve ser conectada no computador.

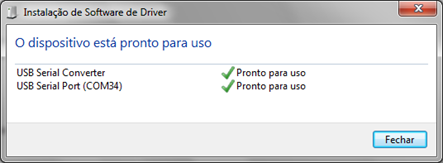

O computador irá procurar e fazer a instalação do driver do microcontrolador automaticamente.

03

PASSO

04

PASSO

Abra o software Modelix System e escolha a opção "Conectar-se a uma outra interface" e independentemente da placa, escolha o microcontrolador 3.6.

Ao conectar o USB do computador, ele automaticamente define uma porta COM. Normalmente é a porta com o valor maior ou igual a 3, com o nome USB Serial Port ou  USB-SERIAL CH340. Não é necessário alterar as outras configurações. Caso não apareça nenhuma conexão CLIQUE AQUI

05

PASSO

06

PASSO

Para finalizar é só clicar em  "Clique para conectar" no canto direito do software e começar a programar.

Âncora 4

#

Microcontrolador 3.6 (PWM)

  • Entre no site modelix.me/driver36 e baixe o arquivo.

  • Após baixar o arquivo, clique com o botão direito do mouse e o extraia o arquvido do driver (para ler arquivo .rar é necessário instalar no computador o programa WinRar, ou qualquer outro programa que lêia o formato rar).

  • Vá em Painel de Controle > Gerenciador de dispositivos note que em "Outros dispositivos" tem uma porta que não foi reconhecida.

  • Clique com o botão direito do mouse nessa porta e vá em "Atualizar Driver".

  • Em seguida escolha a opção "Procurar software de driver no computador" e selecione o arquivo que foi baixado e extraído anteriormente.

Âncora 1

07

PASSO

Esse passo é somente para quem não conseguiu que o computador instalasse o driver automaticamente. Caso não tenha mostrado nenhuma conexão escolha abaixo seu microcontrolador:

Microcontrolador 3.6 (PWM)

Microcontrolador 3.6 v4.0

Microcontrolador Plug v4.0

  • Entre no site modelix.me/driverkids e baixe o arquivo.

  • Após baixar o arquivo, clique com o botão direito do mouse e extraia para drivers (para ler arquivo .rar é necessário instalar no computador o programa WinRar, ou qualquer outro programa que abra arquivo .rar).

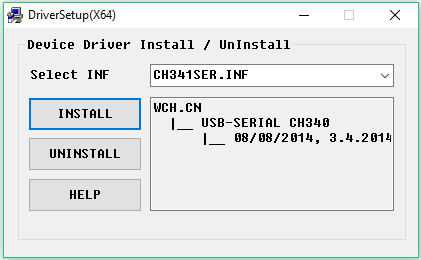

  • Execute o arquivo extraído CH341ER.EXE e clique em “INSTALL” conforme a imagem abaixo:

  • Painel de Controle > Hardware e Sons > Gerenciador de Dispositivos.

  • Em Gerenciador de dispositivos clique na setinha ao lado de "Portas" e verifique se aparece o seguinte: USB-SERIAL CH340(COM X) (Sendo X um número maior, ou igual a 3).

  • Pronto, agora é só abrir o software Modelix System e na opção "Conexão" deve se escolher esse mesmo nome COM X (USB-SERIAL CH340).

#

Microcontrolador 3.6 (v4.0)

Âncora 2

#

Microcontrolador Plug (v4.0)

  • Entre no site modelix.me/driverkids e baixe o arquivo.

  • Após baixar o arquivo, clique com o botão direito do mouse e extraia para drivers (para ler arquivo .rar é necessário instalar no computador o programa WinRar, ou qualquer outro programa que abra arquivo .rar).

  • Execute o arquivo extraído CH341ER.EXE e clique em “INSTALL” conforme a imagem abaixo:

  • Painel de Controle > Hardware e Sons > Gerenciador de Dispositivos.

  • Em Gerenciador de dispositivos clique na setinha ao lado de "Portas" e verifique se aparece o seguinte: USB-SERIAL CH340(COM X) (Sendo X um número maior, ou igual a 3).

  • Pronto, agora é só abrir o software Modelix System e na opção "Conexão" deve se escolher esse mesmo nome COM X (USB-SERIAL CH340).

Âncora 3
